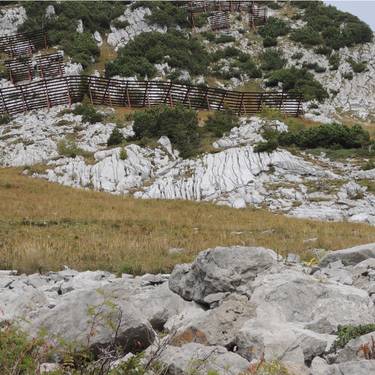

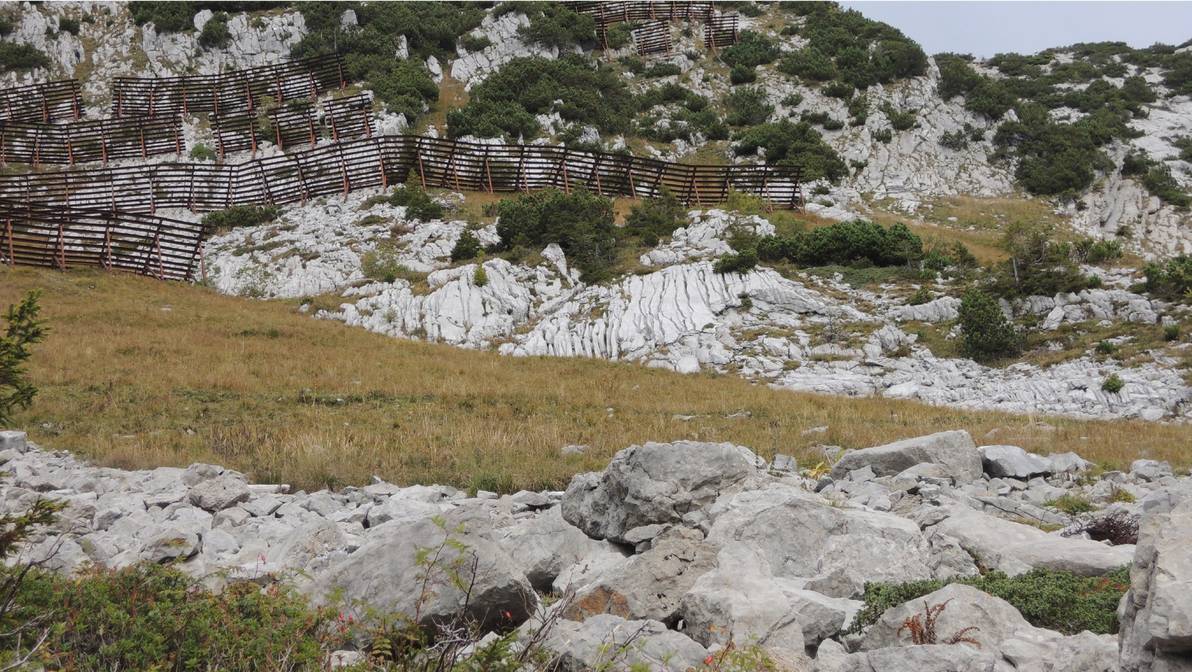

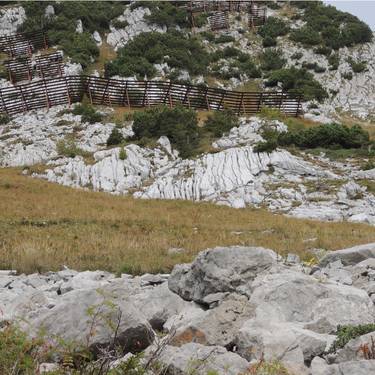

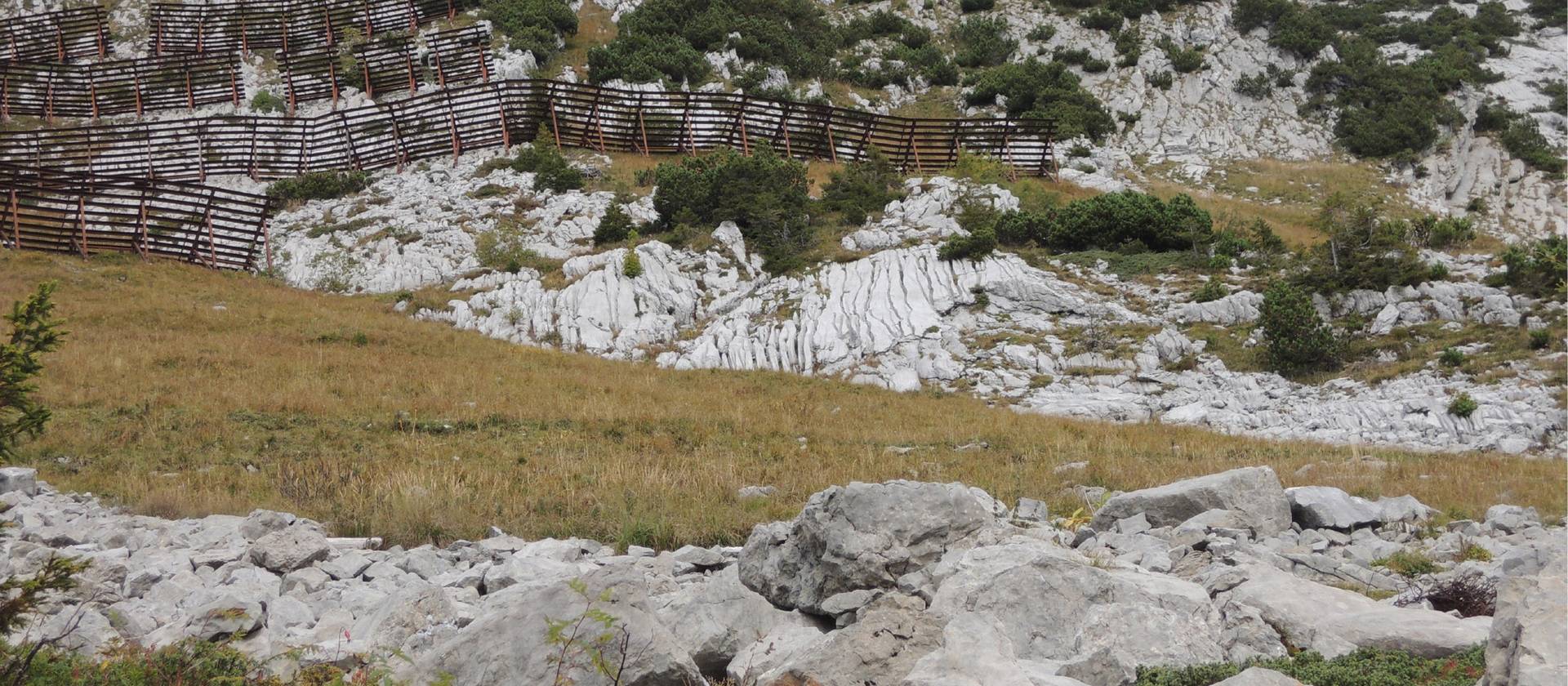

Fundamente von Lawinen- oder Steinschlagverbauungen werden im Boden verankert. Das Problem ist allerdings, dass der Untergrund oftmals aus einem Lockergestein wie Hangschutt oder Moräne besteht, oder dass der Felsuntergrund sehr klüftig ist. Der eingebrachte Mörtel verfüllt also alle Hohlräume im Untergrund, bevor er dort wirken kann, wo er soll – im Bohrloch selbst. Aus diesem Grund werden die Anker in der Praxis mit Geotextilsäcken überzogen. Aufgabe dieses Strumpfes ist es, den Mörtel dort zu halten, wo er bleiben soll, im Bohrloch. In der Schweiz werden aktuell sechs Modelle solcher Geotextilsäcke verwendet. Diese bestehen aus gewobenen oder gestrickten Geweben oder aus Vliesstoff. Ihre Wirksamkeit wirft seit vielen Jahren Fragen auf.

In einem Forschungsprojekt untersuchte die FH Graubünden deshalb im Auftrag des Bundesamts für Umwelt (BAFU) das Tragverhalten solcher Geotextilsäcke. Die Feld- und Laborversuche zeigten deutlich, dass die derzeit bekannten Anwendungen dieser Baumethode keinen nachweisbaren Vorteil bringt. «Im Gegenteil», sagt Imad Lifa, Projekt- und Institutsleiter am Institut für Bauen im alpinen Raum der FH Graubünden. «Wir haben festgestellt, dass die Anwendung von Geotextilsäcken bei Ankern zur Reduktion ihres Tragverhaltens führt.» Geprüft wurden insgesamt 36 Testanker mit sechs Geotextilsäcken.

Angepasste Einbaumethoden und neue Testverfahren

Viele der untersuchten Geotextilsäcke verfügen demnach nicht über die mechanischen und hydraulischen Eigenschaften, um den Einbau zu durchstehen und den Injektionsdruck standzuhalten. Übersteht ein Geotextilsack den Einbau ohne zerstört zu werden, bleibt es ungewiss, ob er über genügende Tragkraft verfügt. Gewisse Geotextilsäcke dagegen sind sehr dicht gewoben oder gestrickt, so dass sie keinen Mörtel durchlassen. Dadurch entsteht keine Verbindung mit dem Baugrund. Die Forschenden fanden heraus, dass gewisse Strümpfe oder Säcke mit einer angepassten Einbaumethode zum gewünschten Ziel führen könnten, um den Mörtelverlust zu reduzieren, ohne das Tragverhalten der Anker herabzusetzen. Durch im Rahmen des Forschungsprojekts neu entwickelte Testverfahren können Geotextilien künftig auf ihre Eignung für diese Anwendung geprüft werden.

Ihre Ergebnisse und Empfehlungen haben die Forschenden der FH Graubünden in einem Merkblatt zusammengefasst, welches noch in diesem Jahr publiziert werden soll. Derzeit befindet es sich in einer vom Bundesamt für Umwelt durchgeführten Vernehmlassung. «Unsere Empfehlungen werden Auswirkungen auf den Markt haben», sagt Projektleiter Imad Lifa. «Die Anwender müssten sich neue Geotextilsäcke beschaffen oder ihre bestehenden Produkte weiterentwickeln» ergänzt er, denn die Mindestanforderungen an die geeigneten Geotextilsäcke gibt die Studie in einem vorgesehenen Merkblatt bekannt. Dieses Merkblatt steht nun zur Verfügung.

Das Institut für Bauen im alpinen Raum der FH Graubünden geht Fragen nach, welche Bauten im alpinen Raum historisch gewachsen sind, welche Baulösungen und -systeme nachhaltig sind und sich unter den spezifischen Bedingungen in den Alpen bewähren, und welche Einflüsse durch Naturgefahren vermieden bzw. kontrolliert werden können.

Weitere Details

• Forschungsprojekt Tragverhalten von Geotextilsäcken bei Ankern im Lawinen- und Steinschlagverbau (inkl. Merkblatt)
