Auf einen Blick

3D-Oberflächenmessung ist die Lösung für sekundenschnelle, kontaktlose und hochpräzise Messungen in XYZ-Richtung. Sie ermöglicht die präzise Vermessung von Kunststoffteilen, Frästeilen, Prototypen und mehr.

Dienstleistungsangebot des Instituts für Photonics und Robotics

Angebot

Nachfolgend finden Sie einen Überblick über die vielfältigen Funktionen und Anwendungsmöglichkeiten unserer Dienstleistung:

Vergleich von verschiedenen Bauteilen: Die 3D-Oberflächenmessung ermöglicht den direkten Vergleich von verschiedenen Bauteilen, sowohl hinsichtlich ihrer geometrischen Form als auch ihrer Oberflächenbeschaffenheit.
Vergleich mit dem CAD: Die erfassten Daten können direkt mit den CAD-Modellen verglichen werden, um Abweichungen zu identifizieren und präzise Analysen durchzuführen.
Erzeugung von CAD-Daten: Wir bieten die Möglichkeit, präzise CAD-Daten basierend auf den gemessenen Oberflächen zu generieren, um nahtlose Integrationen in Ihre Konstruktionsprozesse zu ermöglichen.
Hohe Mess- und Wiederholgenauigkeit im μm-Bereich: Unsere Technologie gewährleistet eine herausragende Mess- und Wiederholgenauigkeit im Mikrometer-Bereich, um auch die anspruchsvollsten Anforderungen zu erfüllen.
Messung der gesamten Oberfläche: Im Gegensatz zu punktuellen Messungen erfasst die 3D-Oberflächenmessung die gesamte Oberfläche der Objekte, was zu umfassenden und präzisen Ergebnissen führt.
Messobjekte von max. 200 x 100 mm messbar: Abmessungen von bis zu 200 x 100 mm können in einer Messung aufgenommen werden.

Winkelmessungen: Die 3D-Oberflächenmessung umfasst auch präzise Winkelmessungen, um die genaue Geometrie der Objekte zu erfassen.
Analyse von Ausschussteilen: Identifizieren Sie Ausschussteile und potenzielle Qualitätsprobleme durch umfassende Analysen der Oberflächendaten.
Einschränkungen bei transparenten Materialien: Transparente Materialien können unter Umständen Einschränkungen in der Messbarkeit aufweisen, über die wir Sie im Detail informieren.
Messbericht/Report auf Anfrage: Erhalten Sie detaillierte Messberichte und Reports nach Bedarf, um Ihre Qualitätskontrollprozesse zu unterstützen.

Ausstattung

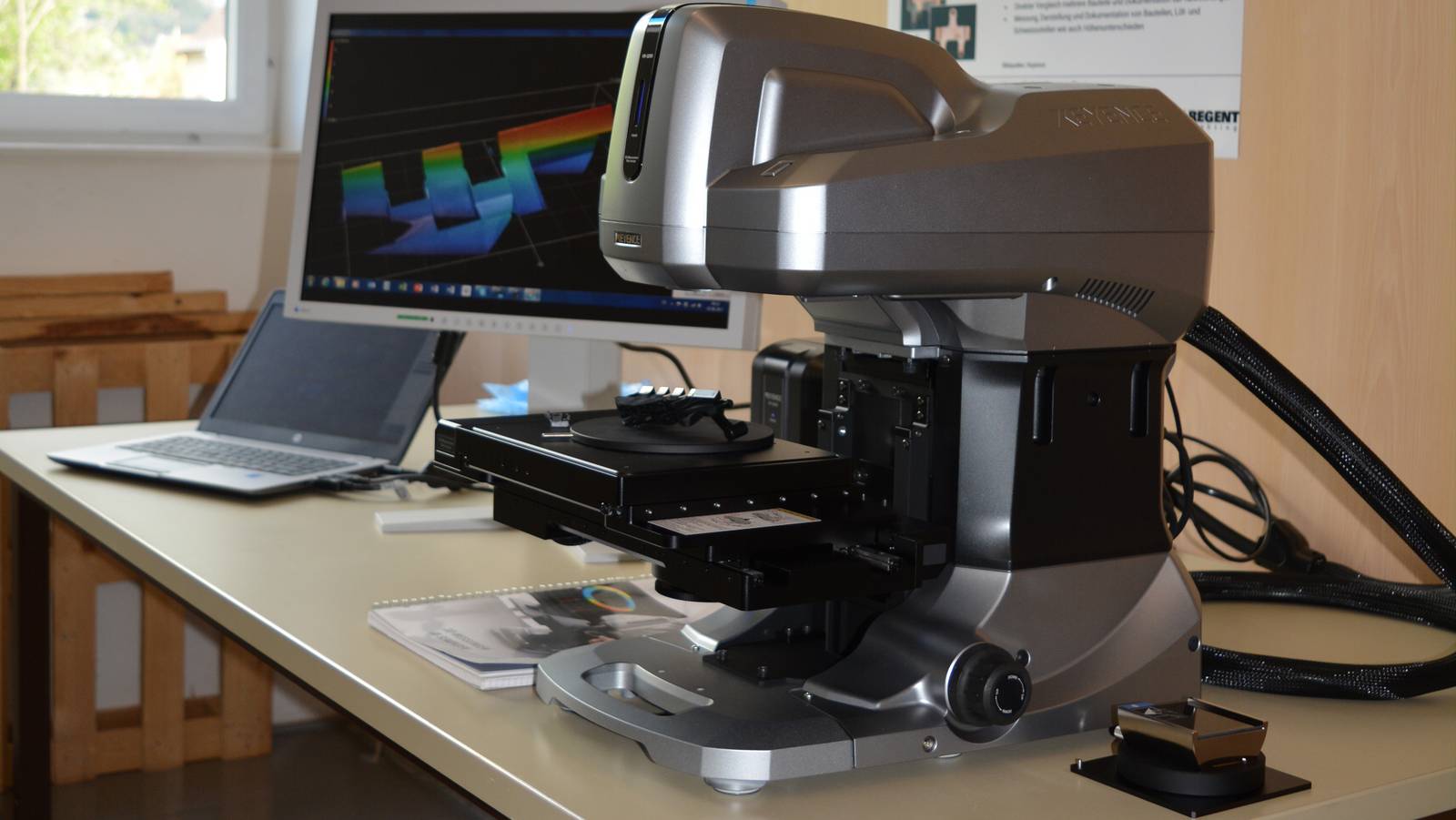

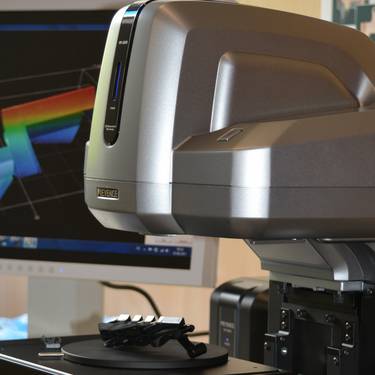

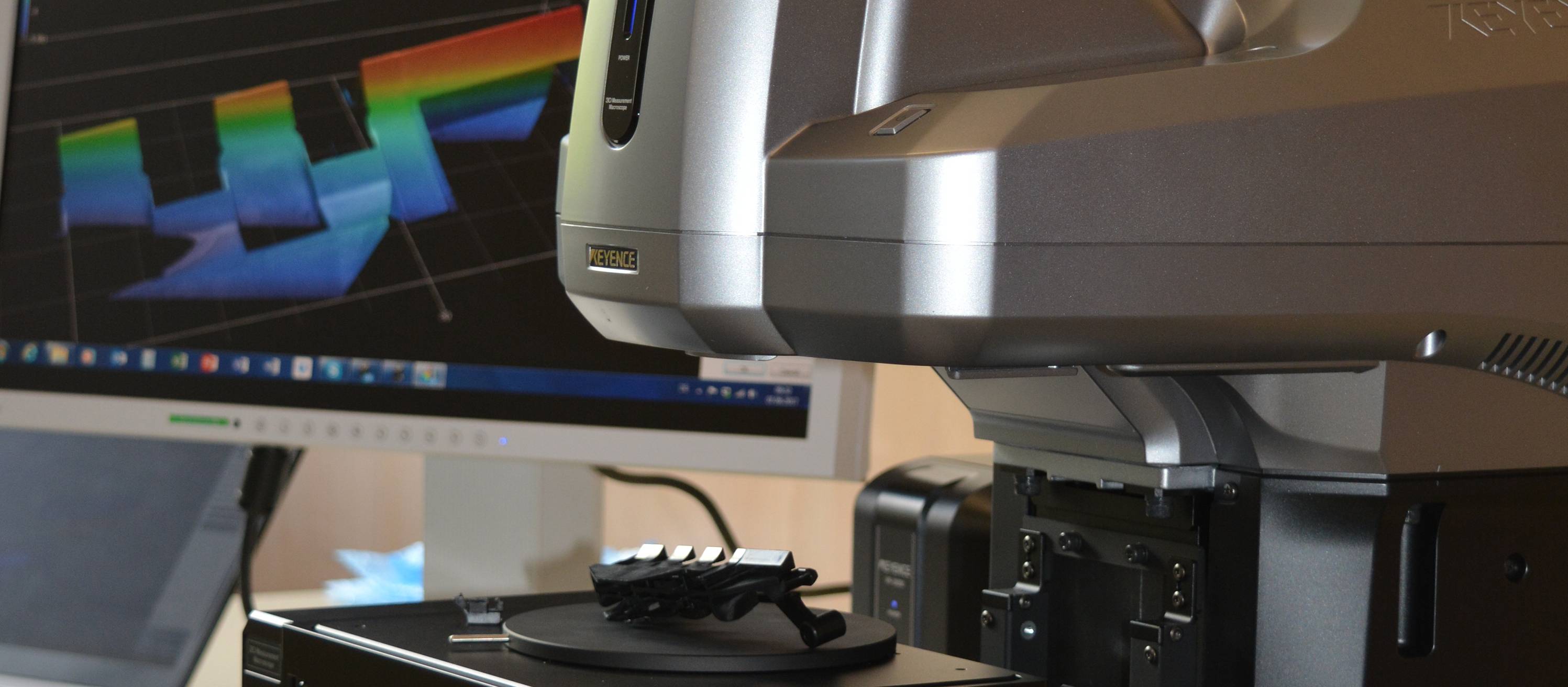

Keyence VR 3200 Digitalmakroskop inkl.

Controller
Viewer Software
Analyzer Software
Stitching-Modul
3D-CAD-Modul
VR-Vergleichsmodul

Methoden

Nach Voranmeldung werden Beratungen durchgeführt und Messaufträge ausgeführt. Kontaktieren Sie uns noch heute, um mehr über unsere 3D-Oberflächenmessung und deren Anpassung an Ihre individuellen Anforderungen zu erfahren.

Wir freuen uns darauf, Ihnen präzise und effiziente Lösungen zu bieten.
